Αυτό το προϊόν είναι κατάλληλο για μπαταρία μολύβδου-οξέος,όχι για μπαταρία λιθίου.
Σύστημα διαχείρισης μπαταριών RS485 Το BMS μπορεί να μετρήσει έως και 24 μπαταρίες και ο τύπος μιας κυψέλης χωρίζεται σε 2V, 6V και 12V.
Η βασική λειτουργία του επιθεωρητή μπαταρίας WB7660QB-24Z (RS485 Battery Management System BMS) είναι να ανιχνεύει την τάση ενός στοιχείου της ομάδας μπαταριών και τη συνολική τάση στα δύο άκρα της ομάδας μπαταριών. Χρησιμοποιείται κυρίως για την παρακολούθηση της τάσης της ομάδας μπαταριών στην τροφοδοσία συνεχούς ρεύματος του θαλάμου μηχανών τηλεπικοινωνιών και του σταθμού βάσης επικοινωνίας. Το εσωτερικό κύκλωμα μέτρησης χρησιμοποιεί A/D υψηλής ακρίβειας για την ανίχνευση της τάσης της μπαταρίας σε κάθε τμήμα.
Κάθε θύρα μέτρησης απομονώνεται από τον φωτοηλεκτρικό απομονωτή και το κύκλωμα εσωτερικού πυρήνα και η θύρα εισόδου τάσης μπαταρίας συνδέεται με την προστατευτική αντίσταση, η οποία διασφαλίζει την καλή ασφάλεια του επιθεωρητή μπαταρίας και την υψηλή ακρίβεια των δεδομένων μέτρησης. Χρησιμοποιώντας τη διεπαφή επικοινωνίας RS485 για την έξοδο δεδομένων, το σύστημα διαχείρισης μπαταριών RS485 BMS μπορεί να συνδεθεί απευθείας με τη μονάδα παρακολούθησης του κατασκευαστή της οθόνης DC.
Προδιαγραφές:
1. Αριθμός καναλιών ανίχνευσης: μπαταρία: 24 κόμβοι. ρεύμα: 1 κανάλι (εξωτερικό με αισθητήρα Hall).
θερμοκρασία: 2 κανάλια (εξωτερικά με αισθητήρα θερμοκρασίας).
2. Προδιαγραφές εισόδου: τάση: 2V, 6V, 12V προαιρετικά. ρεύμα: 0 ~ ± 50A (προεπιλογή);
θερμοκρασία: -20 βαθμοί C ~ συν 85 βαθμοί C.
3. Βασικό σφάλμα: τάση: 0.5 τοις εκατό (10 τοις εκατό ~ 120 τοις εκατό βαθμολογία); τρέχον: 1 τοις εκατό (1 τοις εκατό ~ 120 τοις εκατό αξιολόγηση)?
θερμοκρασία: ± 1,5 βαθμοί C (-10 βαθμοί C ~ συν 85 βαθμοί C: ± 0,5 βαθμοί C);
4. Χρόνος απόκρισης:<3s (about 100ms to detect a battery);
5. Μέθοδος επικοινωνίας: σειριακή επικοινωνία RS485.
6. Κόμβος επικοινωνίας: Λιγότερο ή ίσο με 32 σημεία.
7. Ρυθμός Baud: Σύμφωνα με το πρωτόκολλο Modbus-RTU, ο ρυθμός baud μπορεί να ρυθμιστεί από 2400 έως 19200 bps.
8. Τροφοδοτικό: DC 43 ~ 300V, AC 90V ~ 250V ή DC 12 ~ 24V (ειδικό προσαρμόσιμο).
9. Κατανάλωση ενέργειας προϊόντος:<3W (including matching current sensor, temperature sensor);
10. Ασφάλεια: σύμφωνα με το IEC60950-1:2005/EN60950-1:2006;
11. Περιβάλλον εργασίας: θερμοκρασία: -20 βαθμοί C ~ συν 65 βαθμοί C.
σχετική υγρασία: 5 τοις εκατό ~ 95 τοις εκατό, χωρίς περιπτώσεις διάβρωσης και συμπύκνωσης.
12. Περιβάλλον αποθήκευσης: θερμοκρασία: -40 βαθμοί C ~ συν 70 βαθμοί C.
σχετική υγρασία: 5 τοις εκατό ~ 95 τοις εκατό, χωρίς περιπτώσεις διάβρωσης και συμπύκνωσης.
13. Βάρος προϊόντος: περίπου 1kg.
Σχήμα προϊόντος και μέγεθος εγκατάστασης
Εικόνα 1. Το σχήμα του επιθεωρητή μπαταρίας και το διάγραμμα μεγέθους εγκατάστασης (μονάδα: mm)
Η Θέση και ο Ορισμός των Συνδεόμενων Τερματικών

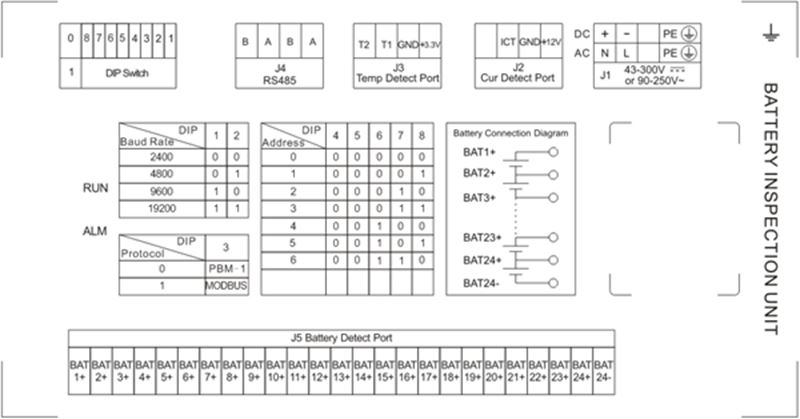

Εικόνα 2. Σχέδιο Τερματικών Σύνδεσης Προϊόντος (Εάν υπάρχει διαφορά από το πραγματικό προϊόν, θεωρήστε το υλικό αντικείμενο ως ακριβές)
Πίνακας 1. Ορισμός των ακροδεκτών σύνδεσης του Battery Inspector
Όνομα λιμένα | India | Ορισμός | Παρατηρήσεις |
J1 Θύρα εισόδου ισχύος | L/- | Γραμμή φάσης εισόδου τροφοδοτικού AC / αρνητικός πόλος εισόδου τροφοδοτικού DC | Κοινός ακροδέκτης AC και DC, προσέξτε το επίπεδο τάσης κατά τη χρήση, ώστε να μην προκληθεί ζημιά στο προϊόν. |
N/ συν | Μέση γραμμή εισόδου τροφοδοτικού εναλλασσόμενου ρεύματος / θετικός πόλος εισόδου τροφοδοτικού DC | ||
Π.Ε | Προστατευτική γείωση | ||
J2 Τρέχουσα θύρα ανίχνευσης | συν 12V | Θετικός πόλος του τρέχοντος τροφοδοτικού αισθητήρα (έξοδος) | Εξοπλισμένο με αισθητήρα Hall |
GND | Γείωση του τρέχοντος τροφοδοτικού αισθητήρα (έξοδος) | ||
ΤΠΕ | Η είσοδος του αισθητήρα ρεύματος 1 | ||
J3 Θύρα ανίχνευσης θερμοκρασίας | συν 3,3V | Θετικός πόλος του τροφοδοτικού του αισθητήρα θερμοκρασίας (έξοδος) | Εξοπλισμένο με αισθητήρα θερμοκρασίας |
GND | Γείωση του τροφοδοτικού του αισθητήρα θερμοκρασίας (έξοδος) | ||
T1 | Είσοδος αισθητήρα θερμοκρασίας 1 | ||
T2 | Είσοδος αισθητήρα θερμοκρασίας 2 | ||
J4 Διασύνδεση RS485 | A | RS485A | Επικοινωνία με παρασκήνιο ή μονάδα παρακολούθησης, διπλή θύρα σύνδεσης, βολικό καταρράκτη |
B | RS485B | ||
J5 Θύρα ανίχνευσης μπαταρίας | BAT1 plus - BAT24 plus | Θετικός πόλος από μπαταρία πρώτου τμήματος έως μπαταρία εικοστού τέταρτου τμήματος | Εάν η πολικότητα σύνδεσης της μπαταρίας είναι λανθασμένη, η τιμή της τάσης της μπαταρίας που ανιχνεύτηκε είναι μη φυσιολογική |
BAT24- | Αρνητικός πόλος της μπαταρίας (ή αρνητικός πόλος της μπαταρίας του εικοστού τέταρτου τμήματος) | ||
Διακόπτης κλήσης | Χρησιμοποιείται για τη ρύθμιση του πρωτοκόλλου επικοινωνίας, του ρυθμού baud και της διεύθυνσης του επιθεωρητή μπαταρίας. Για συγκεκριμένες ρυθμίσεις, ανατρέξτε στην ενότητα "Ρυθμίσεις διακόπτη κωδικού κλήσης". | ||
Ρυθμίσεις διακόπτη κωδικού κλήσης
Εικόνα 3. Διάγραμμα θέσης του διακόπτη κλήσης | Τα bit του διακόπτη κλήσης 1' ~ 2' χρησιμοποιούνται για τη ρύθμιση του ρυθμού baud, τα 3' bit χρησιμοποιούνται για την επιλογή του πρωτοκόλλου επικοινωνίας. 4' ~ 8' bit χρησιμοποιούνται για τη ρύθμιση της δυαδικής διεύθυνσης επικοινωνίας του επιθεωρητή. Μεταβείτε στο "ON" για να υποδείξετε ότι η ρύθμιση είναι 0. Οι λεπτομέρειες ορίζονται ως εξής. |
Πίνακας 2. Ρυθμίσεις Baud Rate
1' Bits | 2' Bits | Ρυθμός Baud |
ΕΠΙ | ΕΠΙ | 2400 BPS |
ΕΠΙ | ΜΑΚΡΙΑ ΑΠΟ | 4800 BPS |
ΜΑΚΡΙΑ ΑΠΟ | ΕΠΙ | 9600 BPS |
ΜΑΚΡΙΑ ΑΠΟ | ΜΑΚΡΙΑ ΑΠΟ | 19,2 KBPS |
Πίνακας 3. Ρυθμίσεις διεύθυνσης αισθητήρα
4' Bits | 5' Bits | 6' Bits | 7' Μπιτ | 8' Μπιτ | Διεύθυνση αισθητήρα |
ΕΠΙ | ΕΠΙ | ΕΠΙ | ΕΠΙ | ΕΠΙ | 0 συν 112 |
ΕΠΙ | ΕΠΙ | ΕΠΙ | ΕΠΙ | ΜΑΚΡΙΑ ΑΠΟ | 1 συν 112 |
ΕΠΙ | ΕΠΙ | ΕΠΙ | ΜΑΚΡΙΑ ΑΠΟ | ΕΠΙ | 2 συν 112 |
ΕΠΙ | ΕΠΙ | ΕΠΙ | ΜΑΚΡΙΑ ΑΠΟ | ΜΑΚΡΙΑ ΑΠΟ | 3 συν 112 |
… | … | … | … | … | … |
ΜΑΚΡΙΑ ΑΠΟ | ΜΑΚΡΙΑ ΑΠΟ | ΜΑΚΡΙΑ ΑΠΟ | ΜΑΚΡΙΑ ΑΠΟ | ΜΑΚΡΙΑ ΑΠΟ | 31 συν 112 |
Πίνακας 4. Επιλογή πρωτοκόλλου
3' Bits | Πρωτόκολλο Επικοινωνίας |
ΕΠΙ | Πρωτόκολλο παρακολούθησης Emerson |
ΜΑΚΡΙΑ ΑΠΟ | MODBUS-RTU |
Η εργοστασιακή διεύθυνση του επιθεωρητή μπαταρίας είναι 112 και ο ρυθμός baud είναι 9600bps. Είτε επιλεγεί το πρωτόκολλο παρακολούθησης Emerson είτε το πρωτόκολλο MODBUS-RTU, η διεύθυνση του επιθεωρητή μπαταρίας είναι 112 συν τη διεύθυνση ρύθμισης του διακόπτη κλήσης. Εάν επιλέξετε το Emerson Monitoring Protocol, ο ρυθμός baud καθορίζεται στα 9600bps. εάν επιλέξετε το πρωτόκολλο MODBUS-RTU, ο ρυθμός baud ρυθμίζεται σύμφωνα με τη ρύθμιση στον Πίνακα 3.
Πλεονεκτήματα: εργαστήριο μη σκόνης 27000 τετραγωνικών μέτρων, 30 χρόνια εμπειρία, εφαρμογή 6 ετών στο σιδηρόδρομο υψηλής ταχύτητας, Πιστοποιημένο ISO, EMC, ETC. | Εφαρμογές: Μετατροπέας και μετατροπέας; Φωτοβολταϊκό κιβώτιο συνδυασμού, σύστημα διαχείρισης μπαταριών. Σωρός φόρτισης? Παρακολούθηση αιολικού πάρκου, έλεγχος ανάδρασης ισχύος. |
Δημοφιλείς Ετικέτες: (Για μπαταρία μολύβδου-οξέος) Σύστημα διαχείρισης μπαταριών RS485 BMS, Κίνα, προμηθευτές, εργοστάσιο, τιμή
