Το WBI224F21 (Μη επεμβατικός μετασχηματιστής διαχωρισμού πυρήνα αισθητήρα ρεύματος AC) υιοθετεί την αρχή της ηλεκτρομαγνητικής επαγωγής και του εφέ χωλ για τη μέτρηση του ρεύματος AC και DC του δικτύου ισχύος σε πραγματικό χρόνο. Χρησιμοποιώντας τεχνολογία μετατροπής μέσης τιμής, τεχνολογία σταθερού ρεύματος ακριβείας και τεχνολογία γραμμικής αντιστάθμισης θερμοκρασίας, μετατρέπεται σε τυπική έξοδο ρεύματος συνεχούς ρεύματος (Iz) και τα χαρακτηριστικά του γενικού ρεύματος AC και DC, ισχυρής ικανότητας υπερφόρτωσης και υψηλής απομόνωσης.
Πλεονεκτήματα:
Η ετήσια παραγωγή είναι 600,000 Τεμάχια.
Ηλεκτρικά απομονωμένο μεταξύ ισχύος, εισόδου και εξόδου.
Ισχυρή ικανότητα κατά των παρεμβολών.
4 σειρές με περισσότερα από 2000 προϊόντα για να διαλέξετε.
Μπορεί να προσαρμοστεί
Εφαρμογές:
Τάση αντοχής υψηλής απομόνωσης.
Καλή συμβατότητα EMC.
Υψηλή αξιοπιστία;
Χαμηλή μετατόπιση.

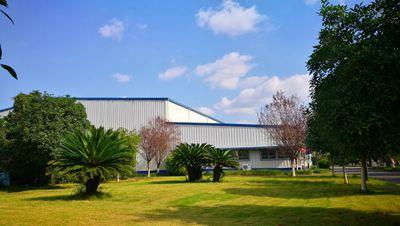

Φωτογραφίες της εταιρείας
Δημοφιλείς Ετικέτες: Μη επεμβατικός μετασχηματιστής πυρήνα διαχωρισμού αισθητήρα ρεύματος, Κίνα, προμηθευτές, εργοστάσιο, τιμή
Ονομαστικό ρεύμα εισόδου | 100A~300A AC/DC |
Σήματα εξόδου | 0-20mA, 4-20mA DC |
Ακρίβεια | 1.0 |
Αντίσταση εισόδου | κατά προσέγγιση μηδέν |
Χρόνος απόκρισης | 350 ms |
Γραμμικό εύρος μέτρησης | 0 - 1.2 φορές το ονομαστικό ρεύμα εισόδου |
Υπερβολική ικανότητα φόρτωσης | 30 φορές ονομαστικό ρεύμα εισόδου, 5 δευτερόλεπτα |
Εύρος συχνοτήτων | 25 Hz-5kHz |
Αντίσταση εξόδου | 6V |
Στατικό ρεύμα | 40 mA |
Παροχή ηλεκτρικού ρεύματος | συν 12V, συν 24V DC |
Τάση απομόνωσης | Μεγαλύτερο ή ίσο με 2500 Vdc, για 1 λεπτό |
Θερμική μετατόπιση | 600 ppm/βαθμός |
Θερμοκρασία περιβάλλοντος | -25 βαθμός - συν 50 μοίρες |
Τύπος τοποθέτησης | Στήριγμα ράγας DIN 35mm ή βιδωτή βάση |
Υλικό από κέλυφος | ABS (Σύμφωνα με UL94V-0) |
Προστασία του κελύφους | ΙΡ20 |
Τύπος κελύφους | με διάφραγμα Ф20mm |
ΜΤΒΦ | >50000h |
Βάρος | 120g |
