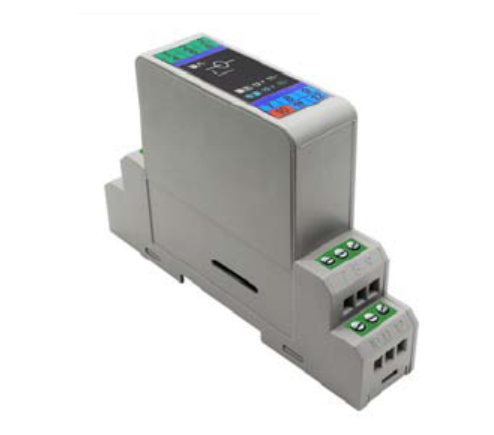

Μορφοτροπέας συνεχούς ρεύματος WBZJI-SI
Χαρακτηριστικά
*Μία είσοδος σήματος DC και μία απομονωμένη έξοδος σήματος DC
*Συνεργασία με συστήματα ελέγχου όπως DCS/PLC ή άλλες εφαρμογές οργάνων συνδυασμού μονάδων.
*Σύνδεση στο σύστημα ελέγχου: διάφορες κάρτες AI DCS/PLC λαμβάνουν σήματα ρεύματος ή τάσης.
*Κατάλληλο για συνδεδεμένες συσκευές πεδίου: Σήματα ρεύματος συνεχούς ρεύματος ή τάσης διαφόρων συσκευών.
*Εγκατάσταση και καλωδίωση ακροδεκτών: 35mm τυπική εγκατάσταση τύπου κάρτας ράγας DIN. Η καλωδίωση ακροδεκτών υιοθετεί σύνδεση συμπίεσης τύπου reed.
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Οι πηγές σήματος συνεχούς ρεύματος από διάφορες συσκευές επί τόπου μέσω απομόνωσης φραγμού ασφαλείας, καταστολής κατά των παρεμβολών κ.λπ. Εξάγουν σήματα ρεύματος ή τάσης DC σε συστήματα ελέγχου ή άλλα έξυπνα όργανα.
Αυτός ο απομονωτής σήματος DC χρησιμοποιεί μια ανεξάρτητη παροχή ρεύματος DC για την απομόνωση της τροφοδοσίας - εισόδου - εξόδου.
Μέγεθος προϊόντος
Τεχνικές παράμετροι
Ρεύμα εισόδου: 0~10A; διαθέσιμη έξοδος διακλάδωσης άνω των 10Α
Ρεύμα εξόδου: 4~20mA; 0~20mA; 0~10mA;
Επιτρεπόμενο φορτίο ρεύματος εξόδου: Μικρότερο ή ίσο με 500Ω
Τάση εξόδου: 0-5V, 0-10V;
Επιτρεπόμενη τάση εξόδου Φορτίο: Μεγαλύτερο ή ίσο με 10KΩ
Τυπική ακρίβεια περιεκτικών κύριων τεχνικών παραμέτρων: ±0.1%
Μετατόπιση θερμοκρασίας: ±0,01% / βαθμός
Χρόνος απόκρισης:<30ms (0~90%)
Τροφοδοτικό: Εύρος τάσης DC18V-36V
Επίπτωση των αλλαγών τροφοδοσίας: ±0.1% (20~ 30VDC επιτρεπόμενο εύρος τάσης) Δυνατότητα απομόνωσης: 2,5KV, 1min, 50Hz μεταξύ εισόδου-εξόδου-τροφοδοτικού Αντοχή μόνωσης: Μεγαλύτερη ή ίση με 100MΩ / 500VDC μεταξύ εισόδου-εξόδου-τροφοδοσίας Θερμοκρασία περιβάλλοντος εργασίας: -20-+60 βαθμοί
Διαστάσεις: πάχος × ύψος × Μήκος=25×87×112 (mm)
Διάγραμμα καλωδίωσης ακροδεκτών
Δημοφιλείς Ετικέτες: Μετατροπέας ρεύματος σήματος συνεχούς ρεύματος 4-20ma or 0-10v έξοδος, Κίνα, προμηθευτές, εργοστάσιο, τιμή
